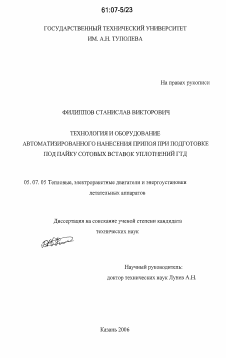

автореферат диссертации по авиационной и ракетно-космической технике, 05.07.05, диссертация на тему:Технология и оборудование автоматизированного нанесения припоя при подготовке под пайку сотовых вставок уплотнений ГТД

ВВЕДЕНИЕ.

ГЛАВА 1. СОСТОЯНИЕ ВОПРОСА. ЦЕЛЬ И ЗАДАЧИ

ИССЛЕДОВАНИЯ.

1.1 Обзор развития методов уменьшения утечек газовой среды.

1.2 Цель и задачи исследования.

ГЛАВА 2. ИССЛЕДОВАНИЕ ИСТЕЧЕНИЯ ПОРОШКОВОГО

ПРИПОЯ.

2.1 Определение площади истечения.

2.2 Определение площади истечения с учетом сводоразрушения.

2.3 Определение закона истечения порошкового припоя.

ГЛАВА 3. ИССЛЕДОВАНИЕ РАССЕИВАНИЯ ПОТОКА СЫПУЧИХ

МАТЕРИАЛОВ СЕТКОЙ.

3.1 Определение вариантов падения частиц.

3.2 Условие соударения с заслонкой.

3.3 Расчет траекторий частиц по зонам.

Выводы.

ГЛАВА 4. ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ.

4.1 Исследование гранулометрического состава порошкового припоя.

4.2 Химический состав порошкового припоя.

4.3 Экспериментальное определение статических механических характеристик сыпучих материалов применительно к процессу истечения из бункера.

4.4 Определение исходных данных эксперимента и вывод рабочих формул расчета основных параметров сыпучих материалов.

4.5 Выбор экспериментальной установки для определения механических характеристик сыпучих материалов.'.

4.6 Описание и особенности экспериментальной установки для определения касательных напряжений среза сыпучих материа лов.

4.7 Методика измерения усилия среза при определении коэффициента внутреннего трения сыпучего материала.

4.8 Модель бункера для исследования сводообразования.

ГЛАВА 5. ВНЕДРЕНИЕ РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЙ В ПРОИЗВОДСТВО СОТОБЛОКОВ.!.

5.1 Методика расчета дозатора.

5.2 Создание установки для нанесения порошкового припоя в сотовые вставки уплонений ГТД.

5.3 Техническая характеристика.

5.4 Состав установки.

5.5 Наладка установки.

5.6 Подготовка к работе.

5.7 Работа установки и окончание работы.

5.8 Технико-экономические показатели внедрения.

Сотовые вставки являются массовой деталью, применяемой в конструкциях радиальных уплотнений турбин и лабиринтных уплотнений газотурбинных двигателей. Они обеспечивают необходимый уровень зазоров между торцами лопаток и корпусом. Сотовая конструкция уменьшает перетекание газов и способствует поддержанию к.п.д. двигателя, уменьшает износ гребешков бандажных полок лопаток по сравнению с графитовыми вставками, а так же снижает нагрузку на замок лопатки. На первой ступени компрессора увеличение зазора на 0,1 мм ведет к увеличению расхода на 1 грамм. Непропай сотовой вставки вызывает отрыв сотового элемента от подложки и нарушение уплотнения, образование забоев на лопатках, ведущих к образованию трещин и разрушению лопатки. При заплавлении сотового элемента лопатки начинают ударять по нему, возникают автоколебания, наступает резонанс и происходит разрушение лопаток.

Сотовая вставка состоит из подложки и сотового элемента. Согласно технологическому процессу изготовления сотовой вставки подложка и сотовый элемент должны быть припаяны высокотемпературным порошковым припоем. Основными требованиями к дозирующим устройствам для нанесения порошкового припоя в сотовые уплотнения являются точность, равномерность, высокая производительность и надежность.

Сыпучие материалы обладают свойством образования сводов над выпускным отверстием бункера. То есть при небольших диаметрах выпускного отверстия оно может забиваться и расход через него прекращается. Такая же картина наблюдается при больших диаметрах выпускных отверстий в момент их открытия и закрытия. При кратковременном открытии выпускного отверстия расход сыпучего материала осуществляется при переменной геометрии выпускного отверстия, время сводообразования становится соизмеримым со временем выпуска, все это начинает сильно сказываться на точности расчетов.

В первой главе рассмотрено современное состояние технологии изготовления сотовых уплотнений, определяются цель и ставятся задачи исследования.

Во второй главе рассматривается истечение порошкового припоя из бункера при переменной геометрии выпускного отверстия с учетом сводооб-разования.

В третьей главе рассматриваются траектории частиц при взаимодействии с рабочими органами установки.

В четвертой главе проводится определение физико-механических характеристик порошкового припоя.

В пятой главе, посвященной внедрению в производство процесса, дано описание конструкции промышленной установки. Разработана методика расчета дозатора. Новизна предложенных технологических решений подтверждена наличием патентов. Годовой экономический эффект от внедрения установки автоматизированного нанесения порошкового припоя в сотовые уплотнения составляет 14 тысяч рублей в ценах 2006 года.

Научная новизна.

- разработана новая технологическая схема нанесения порошкового припоя в сотовые вставки ГТД;

- проведен комплексный анализ и предложена классификационная схема существующих способов получения неразъемного соединения сотового элемента и подложки;

- описана методика расчета расхода порошкового припоя при переменной геометрии выпускного отверстия с учетом сводообразования;

- исследовано рассеивание порошкового припоя, выявлено влияние различных факторов, характерных для технологического процесса;

- получена методика расчета исполнительных размеров оборудования. 6

ОБЩИЕ ВЫВОДЫ

1. Систематизированы известные технологические схемы и предложена классификация способов получения неразъемного соединения сотового элемента. Выявлено, что применительно к изготовлению сотовых вставок, существующие способы обладают ограниченными возможностями.

2. Разработана технологическая схема автоматизированного нанесения порошкового припоя сразу на всю поверхность сотовых вставок.

3. Исследовано явление сводообразования и предложен математический аппарат его учета при определении расхода порошкового припоя.

4. Создана теоретико-экспериментальная методика расчета равномерности распределения порошкового припоя.

5. Разработаны методики расчета технологических параметров процесса, размеров рабочих органов установки в зависимости от требуемых параметров высоты слоя припоя.

6. Результаты исследований внедрены на ОАО КМПО.
